Name: Двойной запорный и выпускной шаровой кран на цапфе
Availability: InStock

Двойной запорно-спускной клапан GEKO (DBB) — компактная изоляция с гарантией нулевой утечки

Диапазон размеров

От 1/2" до 12" (от DN15 до DN300), большие размеры доступны по запросу

Материал корпуса и капота

A105 / LF2 / F304 / F316 / F316L / Дуплекс / Супердуплекс / Инконель / Монель

Диапазон температур

-46°C до +250°C (опционально расширенный диапазон до 400°C)

Номинальное давление

Класс ASME 150 – 2500 (PN16 – PN420)

Тип клапана

Двойной блок и выпуск — конструкция спускного клапана шарового / пробкового / игольчатого типа

Материал сиденья

ПТФЭ / УПТФЭ / ПЭЭК / Металл по металлу (стеллит / наплавка инконель)

Материал штока/вала

SS316 / SS316L / 17-4PH, противовыбросовая конструкция, опциональное твердое покрытие

Болты и гайки

B7 / B8 / L7 / B8M с гайками 2H или 4/7 по ASTM A193/A194

Набивка и сальник

Графит / ПТФЭ / набивка с низким уровнем выбросов, конструкция с динамической загрузкой

Параметры конечного соединения

Фланцевое (ASME B16.5 / EN1092), резьбовое (NPT / BSPT), сварное соединение враструб (SW),
Стыковая сварка (BW, ASME B16.25), доступны соединения типа «ступица/зажим»

Метод эксплуатации

Ручной рычаг / шестеренчатый / пневматический / гидравлический / электрический привод

Стандарты проектирования

API 6D/API 598/ASME B16.34/BS EN ISO 17292

Тестирование и инспекция

Испытание под давлением и на герметичность: API 598 / ISO 5208
Пожаробезопасность: API 607 / ISO 10497
Неразрушающий контроль: радиочастотный / ультразвуковой / магнитный / испытательный контроль по требованию заказчика
Дополнительный тест на утечку гелия

Особенности дизайна

Два независимых уплотнительных барьера с выпускным отверстием, компактная конструкция, пожаробезопасный и противовыбросовый шток, низкий крутящий момент, полнопроходной поток, простота обслуживания

Применимая среда

Нефть и газ, нефтехимия, СПГ, химические процессы, коммунальный газ, пар высокого давления

Ориентация при установке

Горизонтальный или вертикальный монтаж; имеется вентиляционное/сливное отверстие для безопасного сброса давления

Тестирование и сертификация

Сертификаты материалов EN10204 3.1 / 3.2, соответствие PMI / NACE MR0175 / MR0103, сертификация ATEX и PED по запросу

Ключевые моменты

Нулевая утечка, компактная конструкция, пожаробезопасная конструкция, двойная герметизация, простота обслуживания, подходит для изоляции и вентиляции в системах высокого давления

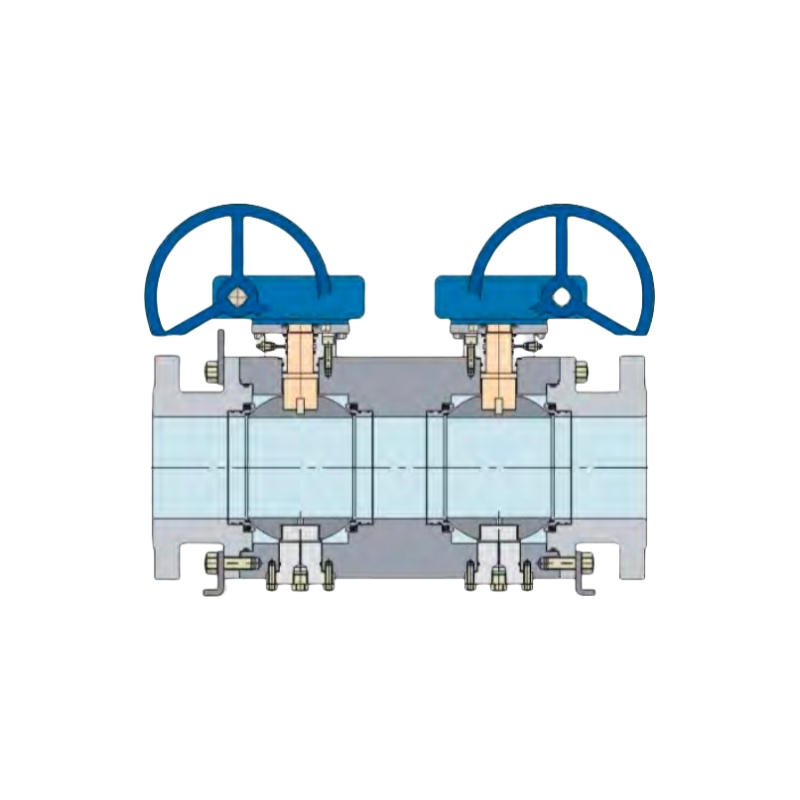

GEKO Double Block and Bleed Trunnion Mounted Ball Valve

Каждый клапан включает в себя два независимо управляемых шаровых клапана, установленных на цапфе.

клапаны в одном корпусе, разделенные центральной полостью, снабженной сливом

Клапан. Такая конфигурация позволяет операторам безопасно сбрасывать давление, проверять или сливать

промежуточная камера, обеспечивающая герметичность с обеих сторон.

Оба клапана сохраняют все превосходные характеристики цапфы с боковым доступом GEKO.

шаровые краны, в том числе:

* Плавающий независимые кольца седла для надежной герметизации при переменном давлении.

* Конструкция седла с однопоршневым эффектом (SPE) или двухпоршневым эффектом (DPE),

в зависимости от требований заказчика.

* Доступны конфигурации с мягким или металлическим седлом, подходящие для широкого спектра применений.

диапазон жидкостей и условий эксплуатации.

* Дополнительная внутренняя накладка и удлиненный шток для подземного или изолированного трубопровода

приложений.

* Совместимо со всеми стандартными методами приведения в действие (ручным, пневматическим, электрическим,

или гидравлический). Результатом является надежное и компактное решение DBB, обеспечивающее более высокую

безопасность, сокращение затрат на техническое обслуживание и минимальные потери давления.

Преимущества:

- Компактная конструкция с двумя клапанами уменьшает строительную длину и общий вес.

- Обеспечивает полную изоляцию и безопасный сброс давления между двумя барьерами.

- Снижение затрат на установку и обслуживание при повышении безопасности эксплуатации.

- Гибкая конфигурация, подходящая как для систем низкого, так и высокого давления.

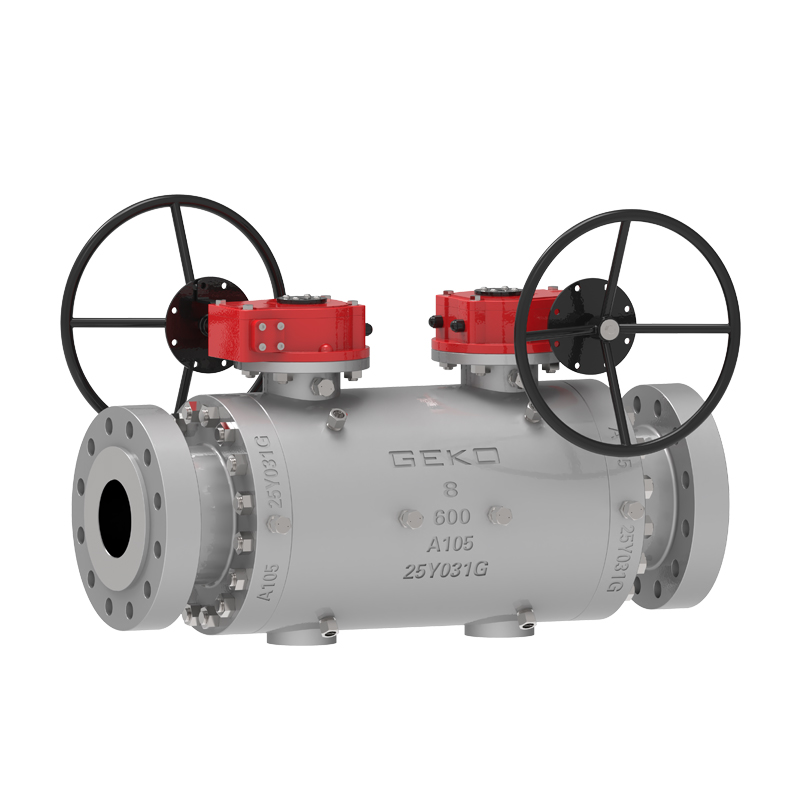

GEKO Double Block and Bleed Trunnion Mounted Ball Valve Twin Ball Valve

Основные характеристики:

* Тип конструкции: корпус из 1/3 части, полнопроходной или неполнопроходный

* Эксплуатация: крепление на цапфе, двойная блокировка и стравливание (DBB)

* Конструкция сиденья: конфигурация SPE/DPE, подпружиненные сиденья

* Безопасность и надежность:

- Противовыбросовый шток и антистатическое устройство

- Пожаробезопасная конструкция в соответствии с API 607 / API 6FA / ISO 10497

- Соответствие NACE MR0175 для эксплуатации в кислых средах

- Система впрыска герметика для аварийной герметизации

* Диапазон производительности:

- Размер: 1 дюйм ~ 24 дюйма

- Класс давления: ASME 150 – 2500 / API 2000 – 15000

- Стандарты проектирования: API 6D, API 6A, ASME B16.34

* Варианты материалов:

- Материал стержня:

* предел текучести ≥205 МПа для 150/300 фунтов

* предел текучести ≥360 МПа для 600/900 фунтов

* предел текучести ≥450 МПа для 1500/2500 фунтов

- Материал сиденья:

* PTFE, RPTFE, DEVLON или PEEK (зависит от размера и класса давления)

Введение в продукт
Шаровой кран DBB - английский

Системы нефте- и газопроводов
Используется в магистральных трубопроводах, узлах учета, насосных и компрессорных станциях для безопасной двойной изоляции и сброса давления. Идеально подходит для операций на участках добычи, транспортировки и слива, где требуется абсолютная безопасность перекрытия и обслуживания.

Условия эксплуатации: Высокое давление (класс 600–2500), горючие и углеводородные среды, наружная среда, соответствие стандартам пожарной безопасности API 6D и API 607.
Нефтехимическая и химическая переработка
Обеспечивает надежную изоляцию и дренаж для установок нефтепереработки, крекинга и алкилирования. Предназначен для работы с агрессивными кислотами, едкими веществами и растворителями на технологических установках и в системах транспортировки химикатов.

Условия эксплуатации: Коррозионные и токсичные среды, перепады температур от -50°С до +400°С, антикоррозионные сплавы типа дуплекс, монель и инконель обеспечивают длительный срок службы.
СПГ и криогенные приложения
Разработан для систем обработки сжиженного газа, включая хранение, испарение и терминальную загрузку СПГ. Конфигурация с двумя шарами обеспечивает полную изоляцию во время низкотемпературного технического обслуживания.

Условия эксплуатации: Эксплуатация при сверхнизких температурах до -196 °C, седла из криогенного ПТФЭ/ПХТФЭ или металла, удлиненный шток для установки в холодильной камере.
Генерация электроэнергии и энергетические системы
Применяется в топливных трубопроводах газовых турбин, системах регулирования пара и изоляции высокотемпературных котлов. Конструкция шара с цапфой обеспечивает минимальный крутящий момент и герметичность при высоких тепловых нагрузках.

Условия эксплуатации: Высокая температура до 400 °C, высокое давление пара или газа, пожаробезопасность по API 6FA / ISO 10497, антистатическая и противовыбросовая конструкция штока.
Морские и оффшорные установки
Используется на морских платформах, манифольдах плавучих систем добычи, хранения и отгрузки нефти (FPSO), системах балластной воды и на рампах для погрузки сырой нефти. Компактная конструкция корпуса с двумя шарами минимизирует вес и пространство на палубе.

Условия эксплуатации: Коррозия под воздействием соляного тумана и морской воды, вибрация и влажность на море, материалы Super Duplex или Inconel со взрывозащищенными приводами.
Фармацевтическая и пищевая промышленность
Обеспечивает гигиеническую изоляцию и точный дренаж в стерильных газовых и жидкостных системах. Подходит для безразборной мойки (CIP) и отбора проб, требующих полного прохода и плавного потока.

Условия эксплуатации: Среднее давление, чистое и незагрязняющее действие, нержавеющая сталь 316L и одобренные FDA седла из ПТФЭ для санитарных условий.
Системы улавливания водорода и углерода
Оптимизирован для проектов водородного топлива, сжатия CO₂ и CCUS. Конструкция клапана DBB обеспечивает герметичную изоляцию для критически важных с точки зрения безопасности газовых применений.

Условия эксплуатации: Сверхвысокое давление до 600 бар, контроль проникновения водорода, материалы, соответствующие NACE MR0175, стойкость к низким температурам.
Общие промышленные и коммунальные услуги
Идеально подходит для систем сжатого воздуха, азота, охлаждающей воды и смазки. Обеспечивает компактное и надежное перекрытие с минимальными требованиями к обслуживанию.

Условия эксплуатации: Стандартный промышленный диапазон температур и давлений, частые рабочие циклы, прочные конфигурации мягких или металлических седел.
