В чем разница между шаровыми кранами с O-образным и V-образным портом? – Информация от GEKO Valves

В промышленных системах управления потоками жидкости распространены два типа шаровых клапанов: с O-образным и V-образным патрубком, отличающиеся по конструкции. Основываясь на многолетнем инженерном опыте, компания GEKO Valves предлагает подробное сравнение по таким параметрам, как конструкция, характеристики потока, регулирующая способность, перекрывающее действие и многое другое, чтобы помочь вам сделать правильный выбор.

1. Проектирование конструкции

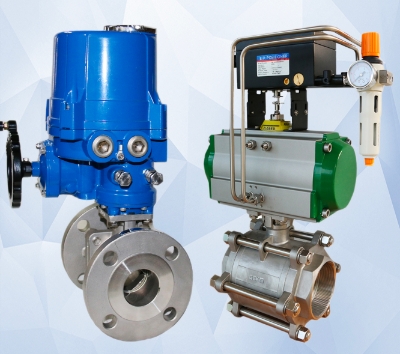

Шаровой клапан с O-образным отверстием: шар имеет круглое сквозное отверстие в центре. В полностью открытом состоянии диаметр отверстия практически равен внутреннему диаметру трубопровода, образуя прямой путь для потока. Шаровые клапаны GEKO с O-образным отверстием изготовлены с высокой точностью, что обеспечивает низкое сопротивление потоку и высокую герметичность.

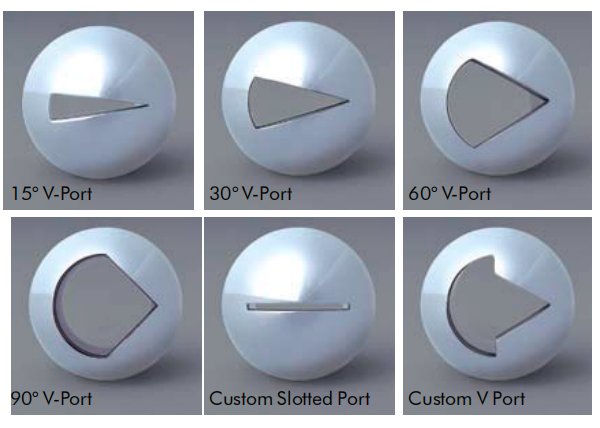

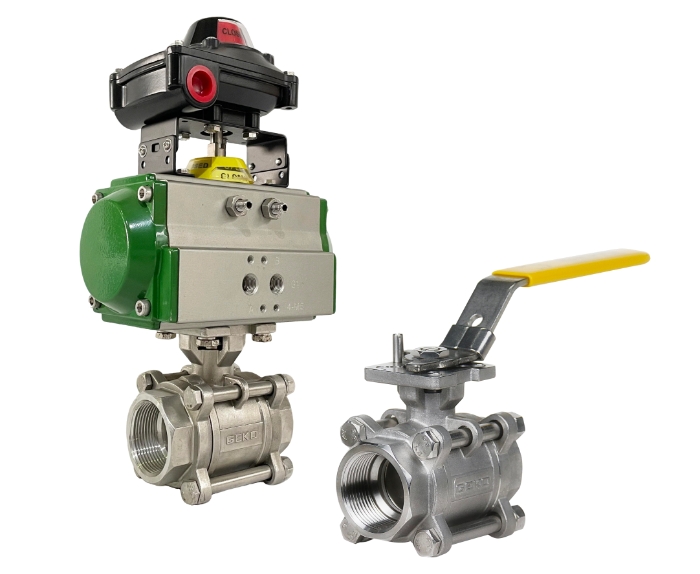

Шаровой клапан с V-образным патрубком: шар имеет V-образную выемку. Шаровые клапаны GEKO с V-образным патрубком позволяют регулировать угол и размер V-образной выемки в зависимости от характеристик рабочей среды, улучшая возможности регулирования и среза потока.

2. Характеристики потока

Шаровой клапан с O-образным портом: приблизительная характеристика быстрого открытия. Расход резко возрастает при малых открытиях (например, 0°–15°) и достигает 80–90% от полного расхода при 20°–30°. Подходит для быстрого включения/выключения, имеет низкую способность к дросселированию.

Шаровой клапан с V-образным портом: характеристика приблизительно равного процентного соотношения. Расход плавно и линейно увеличивается с открытием, предназначен для точного регулирования потока. Шаровые клапаны GEKO с V-образным портом обеспечивают превосходную управляемость даже при малых открытиях.

3. Регулирование производительности

Шаровой клапан с O-образным отверстием: Плохие характеристики дросселирования. Поток резко меняется при малых открытиях, что затрудняет точное управление; склонен к кавитации, вибрации и шуму при средних открытиях. Рекомендуется только для двухпозиционного управления (вкл/выкл).

Шаровой клапан с V-образным отверстием: Превосходные характеристики дросселирования. V-образный вырез обеспечивает стабильное и предсказуемое регулирование потока, а V-образный край создает эффект среза, что делает его идеальным для волокнистых, зернистых или суспензионных сред. Шаровые клапаны GEKO с V-образным отверстием обеспечивают надежное и стабильное дросселирование.

4. Возможность отключения

Шаровой кран с O-образным портом: Отличная герметичность. Благодаря мягким или металлическим седлам обеспечивается полная герметичность без пузырьков воздуха. Шаровые краны GEKO с O-образным портом широко используются в областях применения, требующих строгой перекрытия потока.

Шаровой клапан с V-образным портом: обладает относительно меньшей герметичностью. Теоретически, он не может обеспечить такую ​​же герметичность, как клапан с O-образным портом того же размера. Предназначен в первую очередь для регулирования потока, а не для абсолютного перекрытия.

5. Сопротивление потоку

Шаровой клапан с O-образным портом: очень низкое сопротивление потоку в полностью открытом состоянии, близкое к прямому трубопроводу, что приводит к минимальному падению давления. Шаровые клапаны GEKO с O-образным портом имеют оптимизированные пути потока для еще меньшего энергопотребления.

Шаровой клапан с V-образным отверстием: V-образный вырез создает некоторое сопротивление потоку даже в полностью открытом состоянии, что приводит к большему падению давления, чем у клапана с O-образным отверстием.

6. Устойчивость к эрозии и износу (для сред, содержащих твердые частицы)

Шаровой клапан с O-образным портом: при работе с средами, содержащими частицы, эти частицы могут застревать между шаром и седлом, что приводит к образованию царапин, износу или даже заклиниванию.

Шаровой клапан с V-образным отверстием: острый край V-образного выреза срезает волокна и твердые частицы, предотвращая засорение. Лучше подходит для работы с загрязненными средами, такими как высоковязкие, кристаллизующиеся, содержащие частицы или суспензии. Шаровые клапаны GEKO с V-образным отверстием превосходно зарекомендовали себя в работе со сточными водами, целлюлозой, суспензиями и аналогичными сложными средами.

7. Типичные области применения

Шаровой кран с O-образным портом: подходит для чистых жидкостей и газов (например, воды, пара, масла, природного газа). Лучший выбор для быстрого и надежного перекрытия потока.

Шаровой клапан с V-образным портом: подходит для применений, требующих точного регулирования потока, особенно для сложных сред, таких как целлюлоза, сточные воды, суспензии, высоковязкие жидкости, а также кристаллизующиеся или отслаивающиеся жидкости. Шаровые клапаны GEKO с V-образным портом — надежный выбор для регулирующих клапанов.

8. Стоимость

Как правило, шаровые краны с V-образным патрубком дороже, чем шаровые краны с O-образным патрубком того же размера и из того же материала, из-за более сложной обработки V-образного паза. Компания GEKO Valves предлагает различные варианты конфигурации для достижения баланса между производительностью и стоимостью — свяжитесь с нами для получения рекомендаций по выбору размера.

9. Как выбрать? – Руководство по выбору клапанов GEKO

Краткое изложение в одном предложении:

Шаровые краны с O-образным портом обеспечивают герметичное перекрытие потока, тогда как шаровые краны с V-образным портом обеспечивают точное регулирование потока (не боятся загрязненных сред).

Ваш выбор зависит от того, нужно ли вам отключение или ограничение скорости передачи данных, а также от характеристик вашего носителя информации.
