Новая партия - шаровые краны GEKO API 6D с цапфовым креплением.

Компания GEKO Valves успешно осуществила поставку ряда клапанов. Шаровые и обратные клапаны API 6D с цапфовым креплениемДля трубопроводов высокого давления и технологических процессов. Данная партия включает в себя клапаны различных типоразмеров и конфигураций, разработанные и изготовленные в строгом соответствии с международными стандартами, что гарантирует их качество. надежность, безопасность и долговременная производительностьв критически важных службах.

В этой статье приводится краткое изложение основные технические характеристики, материалы и стандартыперечень поставленных клапанов, предоставляющий наглядную справочную информацию для инженеров, подрядчиков EPC и конечных пользователей.

Шаровые краны API 6D с цапфовым креплением (класс 600)

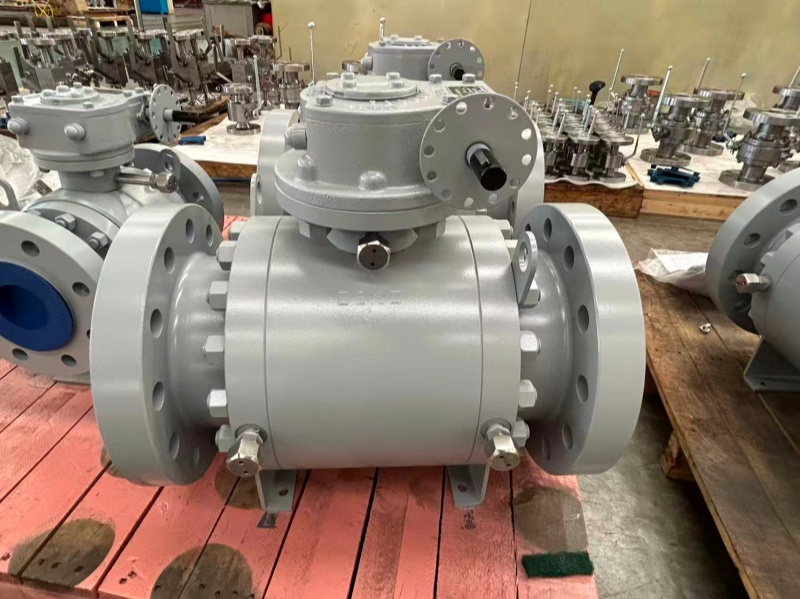

4-дюймовый шаровой кран с цапфовым креплением – полнопроходной, класс 600

Он 4-дюймовый шаровой клапан API 6D с цапфовым креплениемПредназначен для работы в условиях высокого давления в нефтегазопроводах.

Основные технические характеристики:

Размер: 4”

Скважина: Полный ствол

Дизайн: Шаровой клапан с цапфовым креплением

Строительство: Боковой вход из трех/двух частей

Технология:

Двойная блокада и кровотечение (ДБК)

Одноместный шар с двойной изоляцией / Двойные сиденья

Внутренний обратный клапан для системы герметизации

Впрыск вторичного герметикана штоке и заглушках седла

Вентиляционные и дренажные соединениясогласно API 6D

Огнестойкая конструкцияв соответствии с API 6FA / API 607

Антистатическое устройствои Шток с защитой от прорыва

Операция: Коробка передач с блокировочным устройством

Стандарты и рейтинги:

Стандарт проектирования: API 6D

Класс давления: Класс ASME 600

Завершение соединений: Фланцевый RF – ASME B16.5

Лицом к лицу: API 6D

Материалы:

Тело: ASTM A105N

Мяч: Дуплексная нержавеющая сталь ASTM A182 F51

Ствол / Опорный узел: Дуплекс F51

Сиденье: Твердосплавная поверхность из карбида вольфрама

Весна: Инконель X750

Набивка сальниковых уплотнений: Графит

Уплотнительные кольца: Витон

Крепление болтами: ASTM A193 B7 / A194 2H

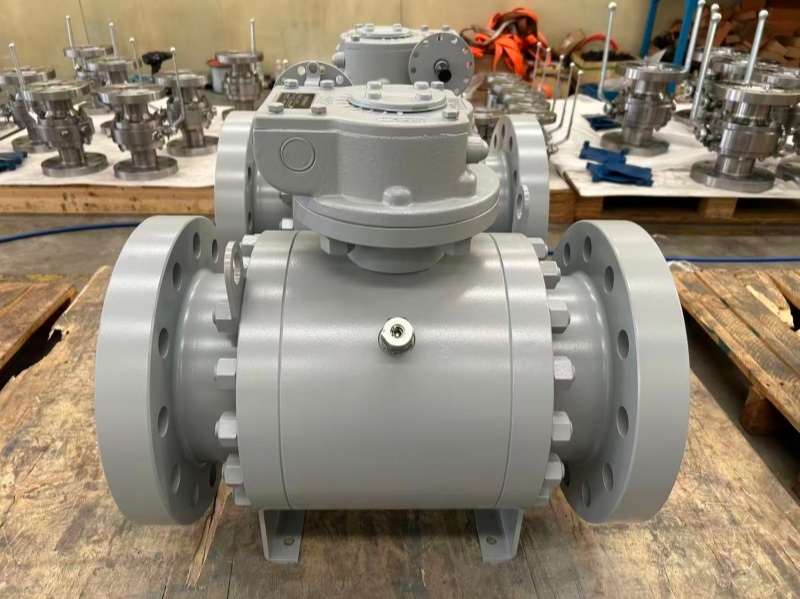

6-дюймовый шаровой кран с цапфовым креплением – полнопроходной, класс 600

Он 6-дюймовый шаровой клапан API 6D с цапфовым креплениемРазделяет ту же философию проектирования, основанную на высокой надежности, и подходит для применения в трубопроводах большого диаметра.

Основные характеристики:

Размер: 6”

Номинальное давление: 600 фунтов

Скважина: Полный ствол

Завершение соединений: RF x RF, ASME B16.5

Строительство: Боковой вход из трех/двух частей

Дистанционное сиденье с одним шаром (двойные сиденья)

Внутренний обратный клапан

Система вторичной инъекции герметика

Вентиляционные и дренажные соединения

Огнестойкий сейф: API 6FA / API 607

Антистатический и предотвращающий вылет штока

Операция: Коробка передач с блокировочным устройством

Материалы:

Тело: ASTM A105N

Мяч: Дуплексная сталь ASTM A182 F51

Ствол / Опорный узел: Дуплекс F51

Сиденье: Твердосплавная поверхность из карбида вольфрама

Весна: Инконель X750

Упаковка: Графит

Уплотнительные кольца: Витон

Крепление болтами: ASTM A193 B7 / A194 2H

Шаровой кран высокого давления 1 дюйм – 800 фунтов

Компания GEKO также осуществила поставку 1-дюймовый шаровой клапан высокого давленияПредназначен для компактных установок, требующих высоконадежной герметизации.

Технические особенности:

Размер: 1”

Номинальное давление: 800 фунтов

Скважина: Полный ствол

Связь: Длинный ниппель, SW x FNPT

Материал корпуса: Углеродистая сталь

Подрезать: Дуплексная нержавеющая сталь

Печати: Витон А

Места расположения заглушек, вентиляционных отверстий и дренажных системсогласно API 6D

Сменные сиденья

Система впрыска герметика в седло и шток руля
(с внутренним обратным клапаном, где это применимо)

Огнестойкий сейф: API 6FA / API 607

Антистатическое устройство и защита от разрыва штока

Крепление болтами: ASTM A193 B7

Готов к Установка запирающего устройства

Обратный клапан API 594 с фланцевым соединением – класс 600

Помимо шаровых кранов, компания GEKO поставляла также... Обратные клапаны API 594 с пластинчатыми фланцамидля надежной защиты от обратного потока.

Технические характеристики:

Тип: Обратный клапан с пластинчатым выступом

Номинальное давление: Класс ASME 600

Установка: Между выступающими лицевыми фланцами

Стандарт проектирования: API 594

Материалы:

Тело: ASTM A216 WCB

Тарелки: Дуплексная сталь ASTM A182 F51

Подрезать: Дуплексная сталь ASTM A182 F51

Сиденье: Металл к металлу

Штифты / Фиксаторы: Дуплекс F51

Весна: Инконель X750
