Как выбрать системы покрытий ISO 12944 для клапанов в различных условиях?

Как правильно выбрать систему покрытия для клапанов? Учитывая обширный перечень стандартов ISO 12944, как определить, к какой среде относится ваше изделие: C2, C2, C3, C4, C5, CX, lm1, lm2, lm3, lm4? Пользователи отмечают, что срок службы покрытия должен составлять 15 лет. Как это сделать? Регулирующие клапаны GEKO Доказать это и так далее? Чтобы ответить на эти вопросы, Регулирующие клапаны GEKO обобщили их в метод ISO 12944 4S для справки.

Метод 4S заключается в следующем:

Шаг 1: Подтвердите категорию коррозии (ISO 12944-2).

Шаг 2: Подтвердите долговечность защитное покрытие (ИСО 12944-1).

Шаг 3: Выберите систему покрытия, необходимую для проекта (ISO 12944-5).

Шаг 4: Лабораторная валидация системы покрытия (ISO 12944-6, необязательно).

Подробное описание выглядит следующим образом:

1) Подтверждение категории коррозионности (ISO 12944-2)

Атмосферная среда делится на шесть категорий атмосферной коррозии:

C1: Очень низкая коррозия (Очень низкая)

C2: Низкая коррозия (низкая)

C3: Средняя коррозия (средняя)

C4: Высокая коррозия (высокая)

C5: Очень высокая коррозия (очень высокая)

CX: Экстремальная коррозия (Extreme)

Погруженные в воду или закопанные в почву делятся на 4 категории:

Im1: Пресная вода

Im2: Морская вода или слегка солоноватая вода без катодной защиты

Im3: Почва

Im4: Морская вода или слегка солоноватая вода с катодной защитой

2) Подтверждение долговечности защитного покрытия покрытия клапанов (ИСО 12944-1)

Стандарт определяет четыре различных диапазона долговечности:

Низкий (L): не более 7 лет

Средний (M): 7-15 лет

Высокий (В): 15-25 лет

Очень высокий (ОВ): >25 лет

Долговечность защитного покрытия покрытия клапанов Это не «гарантийный срок». Гарантийный срок обычно короче срока службы, и нет правил, определяющих соотношение между этими двумя сроками. «Тип окружающей среды» и «долговечность системы покрытия» являются основными параметрами при выборе системы покрытия, и им необходимо уделять внимание.

3) Выбор системы покрытия, необходимой для проекта клапана (ISO 12944-5 или ISO 12944-9 в среде CX)

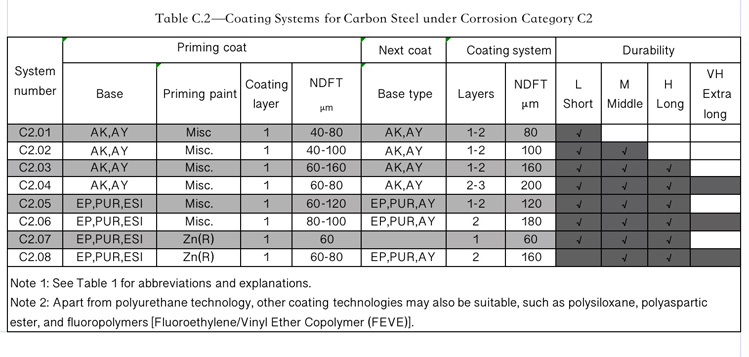

В зависимости от типа основания выберите минимально рекомендуемую систему покрытия в соответствии со стандартом. Системы покрытия, представленные в стандарте, определяются на основе опыта полевого применения и результатов лабораторных испытаний эксплуатационных характеристик в соответствии со стандартом ISO 12944-6. Они содержат ценную информацию. Примером может служить таблица C2, представленная ниже:

Примечания:

1. Перечисленные системы доказали свою эффективность на практике, но перечислить все категории покрытий невозможно. Другие аналогичные системы также могут быть применимы.

2. Характеристики покрытия могут значительно различаться в зависимости от конкретного типа подложки. Типы подложек, описанные в главе 6, приведены лишь в качестве примеров, а другие типы покрытия клапанов также может быть использован.

3. Новые технологии постоянно развиваются и часто находятся под влиянием государственного регулирования. Принимаются технологии, эффективность которых доказана следующими методами:

а) После применения этих новых технологий отслеживание и регистрация проверяют их эффективность.

б) Результаты лабораторных испытаний соответствуют как минимум требованиям ISO 12944-6 и ISO 12944-9.

4. Лабораторная валидация системы покрытия клапанов (ISO 12944-6) или предварительная сертификация систем покрытия (ISO 12944-9)

Выберите систему покрытия в соответствии со стандартами. Если заказчик требует лабораторных испытаний, система покрытия должна пройти лабораторные испытания, в первую очередь, на основе ISO 12944-6 или ISO 12944-9. Если ваше покрытие представляет собой новую технологию, необходима лабораторная валидация.

Шаг 1: Подтверждение категории коррозии (ISO 12944-2)

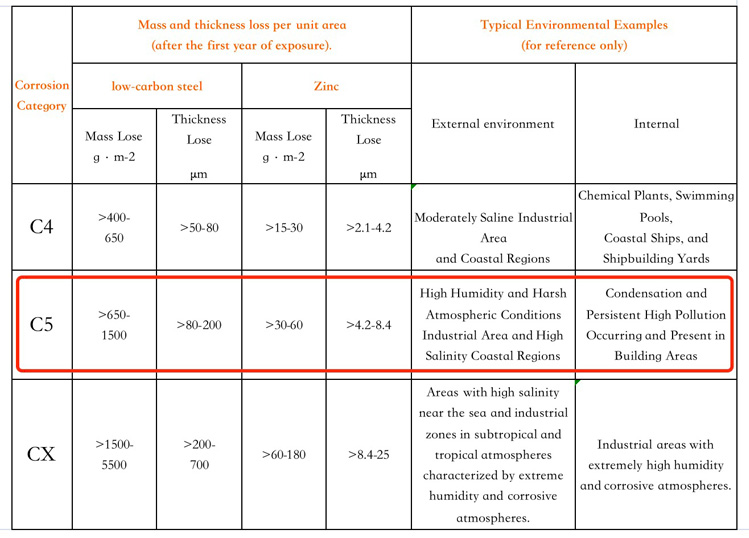

В данном случае проект по установке клапана расположен в прибрежной промышленной зоне, обычно связанной с предприятиями энергетической, нефтяной и химической промышленности. Окружающая среда характеризуется высокой влажностью, высокой соленостью и высокой степенью коррозии. Поэтому, согласно таблице, выбран тип окружающей среды C5.

Шаг 2: Подтверждение долговечности защитного покрытия покрытия клапанов для проекта (ISO 12944-1)

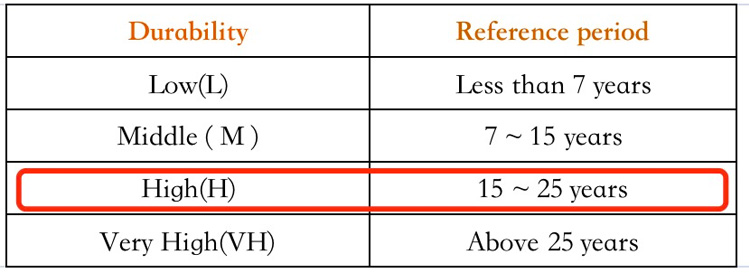

Проектный срок службы — 20 лет. Согласно таблице, выбранный диапазон составляет от 15 до 25 лет, поэтому выбор долговечности — «Высокая» (на практике долговечность многих покрытия клапанов можно также учесть цикл строительства, который обычно предполагается равным примерно 2 годам).

Шаг 3: Выберите систему покрытия, необходимую для проекта клапана (ISO 12944-5)

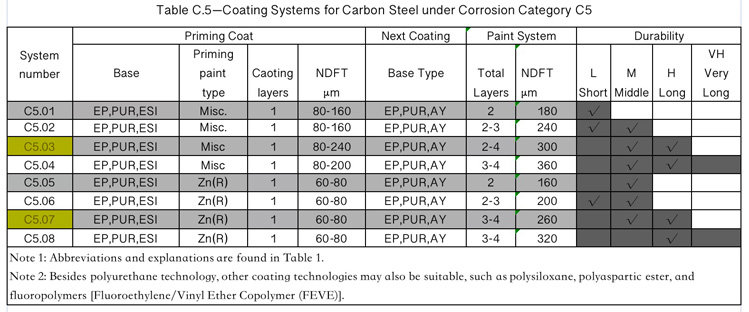

Подложка образца – углеродистая сталь, среда – С5, износостойкость – «Высокая». Следовательно, Регулирующие клапаны GEKO При выборе систем покрытий для углеродистой стали, подверженной коррозии категории C5, обратитесь к таблицам B.1 и B.2 Приложения C стандарта ISO 12944-5. В частности, могут подойти стандарты ISO 12944-5/C5.03 или ISO 12944-5/C5.07.

Шаг 4: Лабораторная валидация системы покрытия (ISO 12944-6, опционально)

Проведите экспериментальные испытания для подтверждения выбранной системы покрытия. Этот этап может быть необязательным, если пользователь согласен использовать систему, рекомендованную стандартом. Однако, если есть желание снизить вероятность возникновения споров по контракту, можно провести подтверждающие испытания до подписания или периодические проверки в середине проекта для обеспечения его качества.

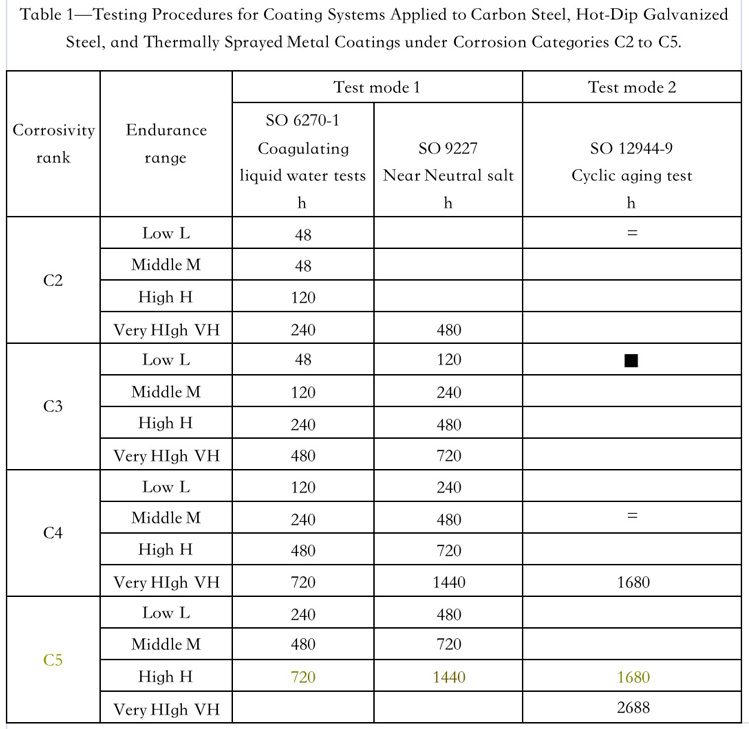

Согласно ISO 12944-6, для C5-H применяются следующие тестовые элементы:

После тестирования трех панелей две из них соответствуют требованиям стандарта, и они признаны соответствующими.

Если вы ищете надежного поставщика регулирующих клапанов (для жидкости, газа, порошка) для вашего проекта, не стесняйтесь обращаться к нам: info@geko-union.com!
