Как выбор материала влияет на производительность и срок службы шарового клапана
Рабочие характеристики, стабильность работы и общий срок службы шаровых клапанов определяются не столько конструкцией или точностью сборки, сколько выбором материалов. Промышленные шаровые клапаны работают в условиях различного давления, температуры и рабочей среды, где сплав корпуса клапана, внутренние элементы и уплотнительные материалы напрямую влияют на коррозионную стойкость, температурную стойкость, несущую способность и износостойкость. Многие преждевременные отказы клапанов, включая внутренние протечки, повреждения седла, растрескивание корпуса и эрозию рабочей среды, происходят из-за неправильного подбора материалов, а не из-за дефектов качества продукции. В этой статье объясняется, как различные материалы шаровых клапанов влияют на рабочие характеристики и срок службы, помогая инженерам и покупателям выбирать долговечные, соответствующие условиям эксплуатации клапаны для промышленных трубопроводных систем.
Почему выбор материала клапана имеет решающее значение для промышленных систем
В промышленных трубопроводных системах шаровые краны выступают в качестве основных элементов управления и изоляции, требующих длительной непрерывной работы. Каждый материал, используемый в производстве клапанов, имеет определенные физические и химические ограничения. Углеродистая сталь, нержавеющая сталь, легированная сталь и уплотнительные полимеры по-разному реагируют на высокие температуры, сверхнизкие температуры, коррозионные жидкости, эрозию частицами и циклические изменения давления.
Несоответствие материалов постепенно ухудшает рабочие характеристики клапана: уплотнения затвердевают и протекают при экстремальных температурах, корпуса клапанов корродируют и истончаются в химических средах, а внутренние элементы быстро изнашиваются в абразивных жидкостях. Эти проблемы сокращают срок службы клапанов, увеличивают частоту технического обслуживания и приводят к незапланированным остановкам производства. Разумный выбор материалов обеспечивает максимальную стабильность работы и продлевает срок службы шаровых клапанов на десятилетия.
Как материал корпуса клапана влияет на производительность и срок службы
Корпус клапана является основной несущей конструкцией шарового клапана. Материал корпуса определяет максимальное номинальное давление, температурную стойкость, антикоррозионную стойкость и прочность всей конструкции клапана.
Углеродистая сталь WCB является наиболее распространенным материалом для корпусов клапанов общего назначения, отличающимся высокой механической прочностью, превосходной устойчивостью к давлению и экономичностью. Она стабильно работает в системах с высокотемпературным паром, обычными нефтепродуктами и некоррозионными промышленными водными системами.
Влияние на эксплуатационные характеристики: Углеродистая сталь сохраняет стабильную структурную прочность при средних и высоких температурах. Однако она подвержена окислительной коррозии и химической коррозии в кислых, щелочных или влажных средах. Кроме того, при сверхнизких температурах она подвержена хрупкому разрушению при низких температурах, что значительно сокращает срок службы.
Наилучшие сценарии срока службы: вспомогательные трубопроводы электростанций, системы отопления, трубопроводы для некоррозионных технологических процессов в нефтехимической промышленности.
Нержавеющая сталь SS304 и SS316 являются основными материалами для антикоррозионных клапанов. В состав SS316 добавлены элементы молибдена, что обеспечивает более высокую устойчивость к коррозии хлоридами и окислительным химическим средам.
Влияние на эксплуатационные характеристики: Нержавеющая сталь эффективно противостоит ржавчине, окислению водой, а также коррозии слабыми кислотами и щелочами. Она обладает превосходной прочностью при низких температурах, не подвержена хрупкому растрескиванию и подходит для нормальных и криогенных условий эксплуатации. По сравнению с углеродистой сталью, клапаны из нержавеющей стали имеют гораздо более длительный срок службы во влажных, коррозионных и низкотемпературных средах.
Наилучшие сценарии срока службы: водоочистка, химические трубопроводы, пищевая промышленность, морские системы с низкой коррозионной стойкостью и наружные открытые трубопроводы.
Дуплексная сталь сочетает в себе преимущества аустенитной и ферритной нержавеющей стали, обладая сверхвысокой прочностью и высокой коррозионной стойкостью под напряжением.
Характеристики: Он идеально противостоит морской воде, рассолу, сильным кислотам и средам с высоким содержанием хлоридов, которые легко вызывают эрозию обычной нержавеющей стали. Он предотвращает точечную коррозию и растрескивание под напряжением, сохраняя стабильные характеристики в агрессивных коррозионных средах и обеспечивая самый длительный срок службы в промышленных системах с высокой соленостью.
Наилучшие сценарии срока службы: морская техника, опреснительные установки, системы обработки агрессивных химических веществ.
Легированная сталь оптимизирована для работы в экстремально высоких температурах и высоком давлении, обладает превосходной устойчивостью к ползучести при высоких температурах и структурной стабильностью.
Влияние на эксплуатационные характеристики: Обычная углеродистая сталь и нержавеющая сталь деформируются и подвергаются усталости при длительной эксплуатации при сверхвысоких температурах и высоком давлении. Легированная сталь сохраняет стабильные механические свойства, предотвращая деформацию корпуса и выход из строя уплотнений, что значительно продлевает срок службы клапанов в тяжелых тепловых промышленных системах.
Наилучшие сценарии срока службы: высокотемпературные тепловые трубопроводы, технологические системы, содержащие водород, трубопроводы высокого давления в тяжелой промышленности.
Как материал седла и уплотнения определяет срок службы клапана
Хотя корпус клапана гарантирует структурную безопасность, материал уплотнения и процесс обработки поверхности седла напрямую определяют герметичность, износостойкость и эффективный срок службы. Более 80% отказов промышленных шаровых клапанов происходит из-за старения уплотнений, высокотемпературной деформации, абразивного износа и коррозии, а не из-за повреждения конструкции корпуса клапана. Распространенные конфигурации уплотнений в промышленности включают мягкие полимерные уплотнения, высокоэффективные уплотнения из конструкционных пластиков и жесткие металлические уплотнения с наплавкой, например, методом STL, охватывающие весь диапазон рабочих условий: от нормальных температур и чистых сред до высокотемпературных, высоконапорных, абразивных и коррозионных экстремальных сред.
ПТФЭ и армированный РПТФЭ — это классические универсальные уплотнительные материалы, отличающиеся превосходной химической инертностью и герметичностью.
Влияние на эксплуатационные характеристики: Они подходят для большинства чистых химических сред и систем водоснабжения и газоснабжения при нормальных температурах. Однако они подвержены термической деформации и старению при температурах выше 200°C, а также легко изнашиваются при контакте с мелкими твердыми частицами, что приводит к постепенной внутренней утечке и сокращению срока службы.
PEEK (полиэфирэфиркетон) — это высококачественный высокопрочный конструкционный пластиковый уплотнительный материал, значительно превосходящий PTFE и RPTFE по термостойкости, износостойкости и ползучести. Модифицированные улучшенные материалы PEEK также широко используются в сложных промышленных условиях.
Влияние на эксплуатационные характеристики: Уплотнения из PEEK устойчивы к истиранию мелкими частицами, умеренной коррозии и умеренному старению при высоких температурах, сохраняя стабильную эластичность уплотнения при непрерывной рабочей температуре 250 °C. Они эффективно замедляют износ и необратимую деформацию уплотнений, удваивая или даже утраивая срок службы обычных клапанов с мягким уплотнением. Это оптимальный выбор уплотнения для нефтепромысловых сред, химических суспензий и газожидкостных технологических трубопроводов с мелкими примесями.
В шаровых клапанах с металлическим седлом используется цельнометаллическая конструкция уплотнения, а износостойкая уплотнительная поверхность сердечника обрабатывается методом наплавки STL (стеллит), что является наиболее важным высокотехнологичным процессом уплотнения для клапанов, работающих в экстремальных условиях. К распространенным маркам STL относятся STL6 и STL12, отличающиеся сверхвысокой твердостью, износостойкостью и коррозионной стойкостью при высоких температурах.
Влияние на эксплуатационные характеристики: Металлические седла клапанов с твердосплавным покрытием полностью исключают дефекты старения, размягчения и охрупчивания, характерные для полимерных уплотнений при экстремальных температурах. Наплавленный сварочный слой образует плотный высокотвердый защитный слой на поверхности шара и седла клапана, устойчивый к высокоскоростному воздействию жидкости, абразивному износу твердыми частицами, высокому давлению и сверхвысоким температурам. Он обеспечивает стабильную герметичность при длительной циклической работе, гарантируя сверхдлительный срок службы в трубопроводах, работающих с паром, термомаслом, газом высокого давления и абразивными средами. Единственным ограничением является несколько меньшая начальная герметичность по сравнению с мягкими уплотнениями, которая после прецизионной шлифовки соответствует промышленному стандарту нулевой утечки для твердых седл.
Как материал отделки влияет на долговременную эксплуатационную стабильность
Внутренние элементы конструкции, включая шаровой сердечник и шток, находятся в непосредственном контакте с рабочей средой. Высококачественные материалы элементов предотвращают истирание поверхности, окисление и износ от трения при частом переключении. Низкокачественные материалы элементов конструкции со временем приводят к образованию раковин на шаровом сердечнике и заклиниванию штока, что влечет за собой снижение гибкости работы клапана и проблемы с перекрытием потока. Высокоточная полированная нержавеющая сталь обеспечивает стабильную работу при переключении и длительную работу без заклиниваний, значительно увеличивая общий срок службы шаровых клапанов.
Распространенные ошибки, связанные с несоответствием материалов, сокращающие срок службы клапанов.
Большинство случаев преждевременного износа шаровых клапанов и утечек возникают из-за неправильного подбора материала к рабочей среде и условиям эксплуатации. Ниже перечислены наиболее распространенные ошибки в подборе материалов в промышленности, которые значительно снижают производительность и срок службы клапанов:
Полный список технических характеристик материалов для промышленных шаровых клапанов и соответствующих типов клапанов.
Чтобы помочь покупателям и инженерам в точном выборе материалов, ниже представлены все основные варианты материалов шаровых клапанов и соответствующие им специализированные типы клапанов, включая углеродистую сталь, нержавеющую сталь, легированную сталь, дуплексную сталь и высокоэффективные уплотнительные материалы. Каждый материал соответствует эксклюзивным промышленным шаровым клапанам, предназначенным для конкретных условий эксплуатации.
Клапаны из углеродистой стали являются наиболее экономически выгодными промышленными клапанами общего назначения, разработанными для работы в некоррозионных системах при высоких и средних температурах.

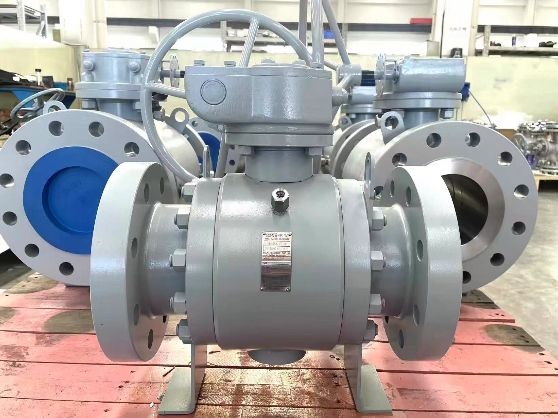

- Шаровой клапан из углеродистой стали WCB: литой шаровой клапан из углеродистой стали для паровых, нефте- и водопроводных сетей общего назначения.
- Кованый стальной шаровой клапан A105: Кованый клапан из углеродистой стали с повышенной плотностью и прочностью на сжатие, подходит для трубопроводов высокого давления на электростанциях.
Шаровые краны из нержавеющей стали широко используются в антикоррозионных, низкотемпературных и санитарных промышленных условиях и имеют различные классы прочности.

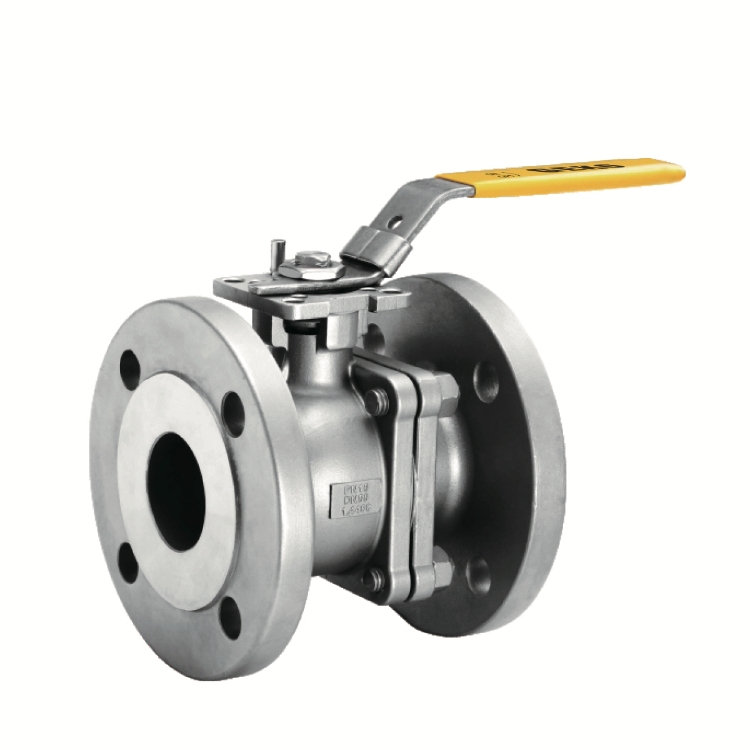

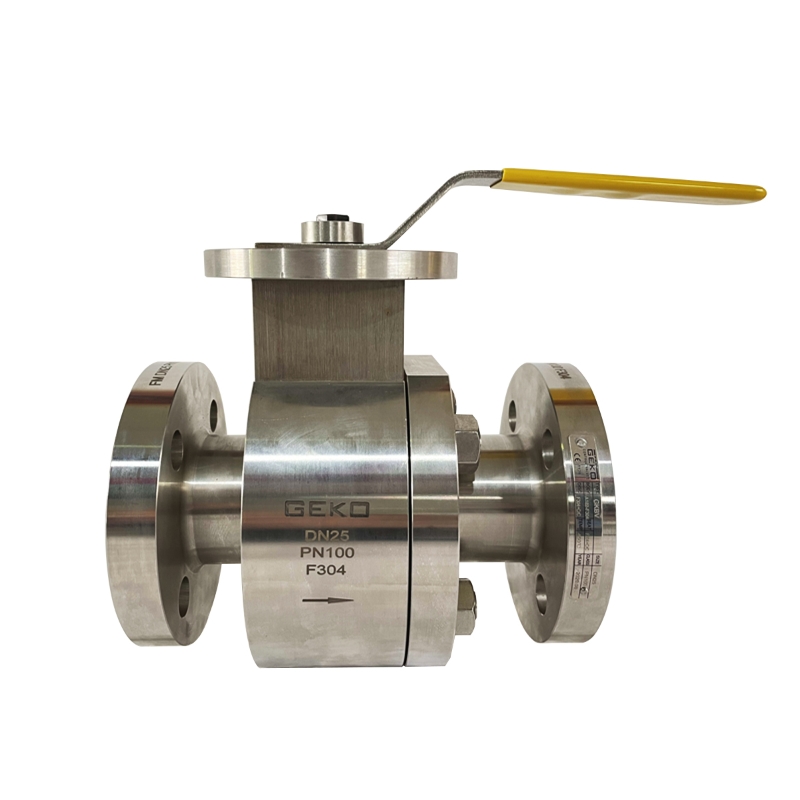

- Шаровой кран из нержавеющей стали SS304: универсальный антикоррозионный шаровой кран для водоподготовки и работы со слабоактивными химическими средами.

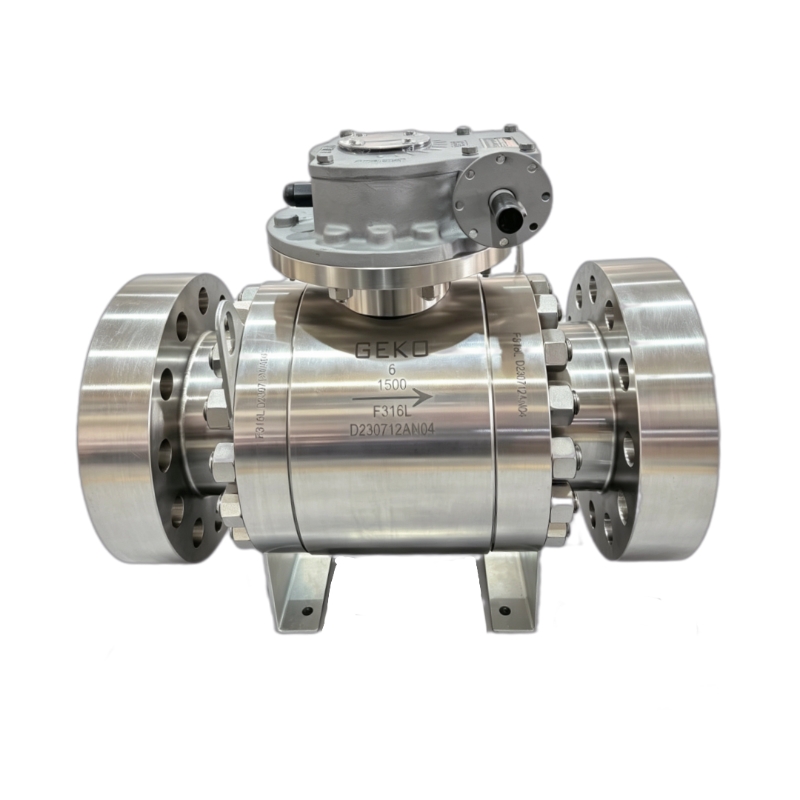

- Шаровой клапан из нержавеющей стали SS316: шаровой клапан с содержанием молибдена, устойчивый к коррозии хлоридами, для химических и морских систем с низкой коррозионной стойкостью.
- Высокотемпературный шаровой клапан из нержавеющей стали SS310S: жаростойкий клапан из нержавеющей стали для трубопроводов, по которым проходят дымовые газы и горячие среды сверхвысокой температуры.
Высококачественные антикоррозионные материалы для клапанов, предназначенные для работы в агрессивных промышленных средах с высоким содержанием хлоридов и сильной коррозией.

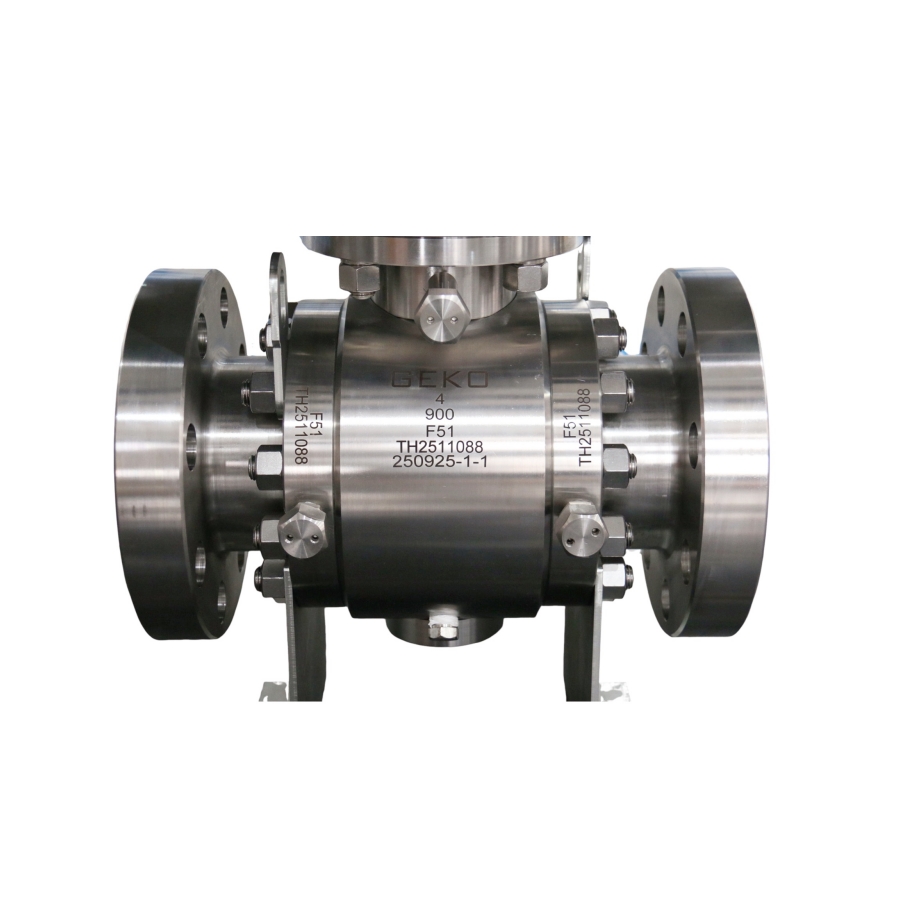

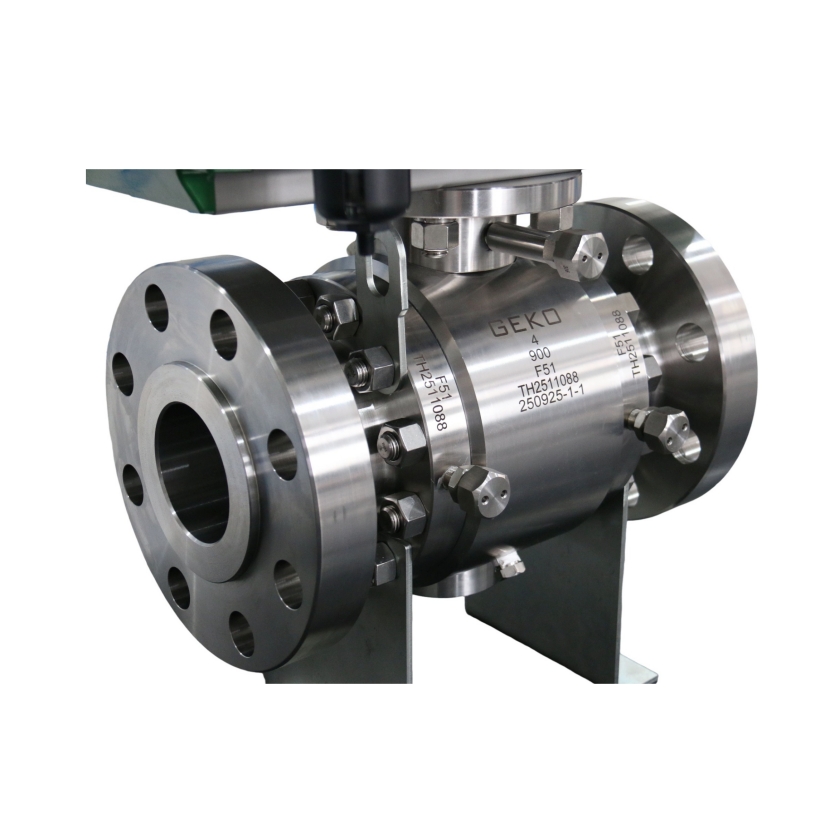

- Шаровой клапан из дуплексной стали 2205: двухфазный стальной шаровой клапан для рассола, морской воды и агрессивных сред.
- Шаровой клапан Super Duplex 2507: Высокопрочный клапан из супердуплексной стали для систем опреснения воды и морских инженерных систем.

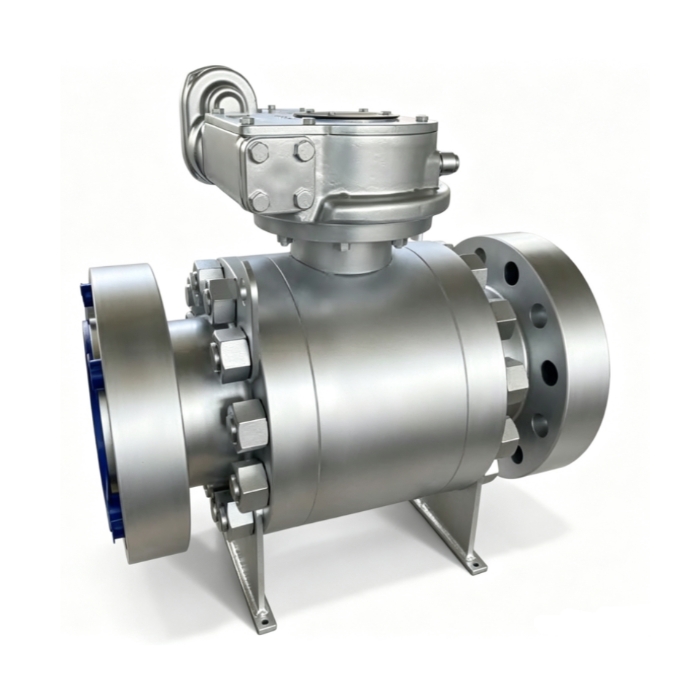

Клапаны из специальных сплавов, разработанные с учетом экстремально высоких температур, высокого давления и условий эксплуатации с высоким содержанием водорода.
- Шаровой клапан из легированной стали F11: среднетемпературный клапан высокого давления из легированной стали для вспомогательных систем тепловых электростанций.
- Шаровой клапан из легированной стали F22: Высокотемпературный шаровой клапан из легированной стали для гидрогенизации и трубопроводов тяжелых промышленных процессов.
Различные уплотнительные материалы определяют температурную стойкость, износостойкость и коррозионную стойкость готовых шаровых клапанов, что приводит к формированию различных типов продукции.
- Шаровой клапан с мягким седлом из ПТФЭ: универсальный шаровой клапан с мягким уплотнением, обеспечивающий нулевую утечку, для работы с чистыми средами при нормальной температуре.
- Шаровой клапан с усиленным седлом из RPTFE: Износостойкий шаровой клапан из модифицированного PTFE для работы со слабоабразивными средами средней температуры.
- Шаровой клапан с седлом из PEEK: Износостойкий и термостойкий уплотнительный шаровой клапан для технологических жидкостей, содержащих частицы.
- Шаровой клапан с металлическим седлом и наплавкой из стеллита: шаровой клапан с седлом и наплавкой из стеллита, предназначенный для работы с абразивными средами, подверженными высокому износу, высоким температурам и высокому давлению.
Как подобрать материал клапана в соответствии с условиями эксплуатации
Для обычных высокотемпературных паропроводов и трубопроводов электростанций, работающих в некоррозионных средах, следует выбирать шаровые краны из углеродистой стали WCB или кованой стали A105. Для систем водоснабжения и химической обработки, подверженных коррозии, наиболее надежным выбором являются шаровые краны из нержавеющей стали SS304 и SS316. Для морских, опреснительных и высококонцентрированных коррозионных сред шаровые краны из дуплексной стали 2205 и супердуплексной стали 2507 эффективно предотвращают точечную и механическую коррозию. Для систем с экстремально высоким давлением и высокой температурой шаровые краны из легированной стали F11 и F22 обеспечивают долговременную структурную стабильность.
Что касается конфигурации уплотнения, то для чистых трубопроводов нормальной температуры в первую очередь используются шаровые клапаны с мягким седлом из ПТФЭ для обеспечения нулевой утечки; для сред с мелкими частицами и технологических систем средней температуры применяются шаровые клапаны с седлом из ПЭЭК для обеспечения превосходной износостойкости; для высокотемпературного пара, трубопроводов высокого давления и абразивных промышленных трубопроводов необходимо использовать шаровые клапаны с металлическим седлом с твердосплавным покрытием (STL) для предотвращения истирания и старения и выхода из строя уплотнений.
Заключение
Рабочие характеристики и срок службы шаровых клапанов в корне определяются научным подбором материалов. Каждая спецификация материала, от углеродистой стали WCB/A105, нержавеющей стали SS304/SS316, дуплексной стали 2205/2507, легированной стали F11/F22 до профессиональных конфигураций уплотнений, включая мягкие и жесткие уплотнения из PTFE/RPTFE/PEEK, а также металлические уплотнения с наплавкой STL, имеет свои уникальные условия эксплуатации. Точный подбор материала исключает распространенные отказы, такие как коррозия, хрупкость при низких температурах, старение при высоких температурах и абразивный износ, максимально увеличивая срок службы клапана и снижая затраты на промышленное техническое обслуживание.
Компания GEKO Valve предлагает шаровые краны из различных материалов, изготовленные по индивидуальному заказу, включая углеродистую сталь, нержавеющую сталь, дуплексную сталь, легированную сталь и различные высокоэффективные шаровые краны с седлом, обеспечивая целенаправленные и долговечные решения для трубопроводных систем в энергетической, химической, морской, водоочистной и экстремальных промышленных отраслях.
